Plastično pritrdilno sidro PPV
Opis izdelka
Pritrdila skupine PPV se uporablja za pritrjevanje toplotnih izolacij na podlago v weber fasadnih sistemih.
Weber PPV sistem sidranja omogoča avtomatično poglabljanje sidra v izolacijo. Tako odpade operacija frezanja/rezkanja izolacije s strgalom z namenom poglobitve sidra, ki se sedaj opravi hkrati z vgrajevanjem pritrdila.
Sestavljen je iz plastičnega vložka ter kovinskega vijaka z žagastim navojem, ki ima lečasto glavo z nastavkom torx T25.
Plastični vložek je zgrajen iz sidrnega dela (spodnji del vložka), mesta na steblu za skrčenje pri postopku vgradnje, podaljška stebla ter glave premera Ø60mm. Sidrni del vložka je vzdolžno ˝prerezan˝, tako da se lahko pri vijačenju vijaka razširi in s tem pridobi dovolj oprijema proti izvleku pritrdila. Krčenje pritrdila je točno določeno in je možno le na tem delu stebla. S tem je preprečena deformacija na drugih delih stebla vložka. Je istega premera kot sidrni del. Podaljšek stebla je po premeru večji od premera sidrnega dela stebla. Dolžina tega dela pa je odvisna od dolžine pritrdila.
Značilnosti in prednosti
- postopek sidranja se skrajša za eno operacijo (frezanje)
- sidranje je čistejše - pri poglabljanju ne nastaja odpadni material
- če je izvrtina poškodovana sidra ne moremo poglobiti - poglobljeno sidro zagotavlja kvaliteto izvedbe
- omogoča sprotno poglabljanje sidra v izolacijo (odpade operacija frezanja/rezkanja izolacije s strgalom z namenom poglobitve sidra, kar se sedaj opravi hkrati z njegovim vgrajevanjem)
- certificirano za konstrukcije ABCE
- premer izvrtine 8 mm
Potrebno je upoštevati
- kovinski trn predstavlja toplotni most zato je potrebna poglobitev v izolacijo in vgradnja rondel
Komponente sistema
- PPV pritrdilo sestavljeno iz plastičnega vložka in kovinskega vijaka
- kovinska rezalna krona
- webertherm izolacijski čep

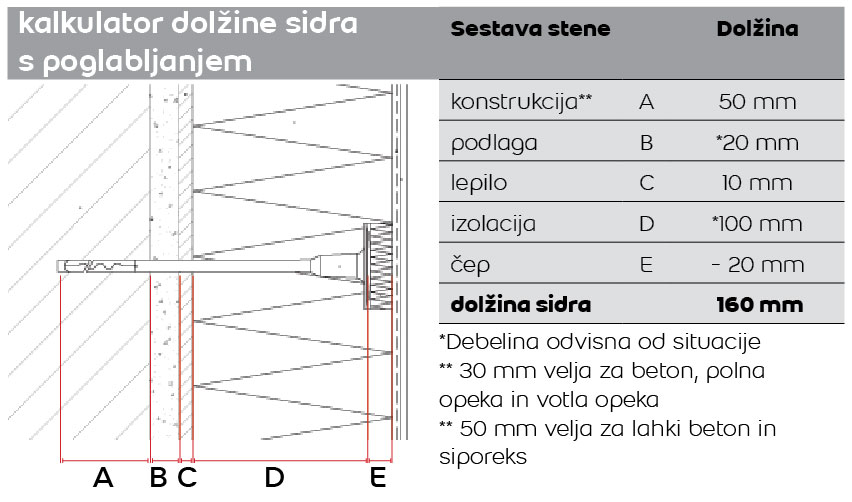

Kalkulator dolžine sidra s poglabljanjem
Različice
| Oznaka | Dolžina | EAN koda | Pak./karton |
|---|---|---|---|
| PPV120 | 120 mm | 3830060819857 | 100 kos |
| PPV140 | 140 mm | 3830060819864 | 100 kos |
| PPV160 | 160 mm | 3830041057681 | 100 kos |
| PPV180 | 180 mm | 3830060819871 | 100 kos |
| PPV200 | 200 mm | 3830041057698 | 100 kos |
| PPV220 | 220 mm | 3830060819888 | 100 kos |
| PPV240 | 240 mm | 3830060819895 | 100 kos |
| PPV260 | 260 mm | 3830060819901 | 100 kos |
| PPV280 | 280 mm | 3830060819918 | 100 kos |
| PPV300 | 300 mm | 3830060819925 | 100 kos |
| PPV320 | 320 mm | 3830060819932 | 100 kos |
| PPV340 | 340 mm | 3830060819949 | 100 kos |
| PPV360 | 360 mm | 3830060819956 | 100 kos |
| PPV380 | 380 mm | 3830060819963 | 100 kos |
| PPV400 | 400 mm | 3830060819970 | 100 kos |
BARVNI ODTENKI - OPOZORILO!!
Zaradi uporabe grafičnih programov in nastavitev monitorjev / ekranov obstaja možnost različnega dojemanja barvnih odtenkov na spletni strani, odtenki odstopajo od realnega stanja v naravi!
Za ogled dejanskih vzorcev fasadnih odtenkov, prosimo kontaktirajte našega tehnično-komercialnega svetovalca.
Navedene porabe služijo kot informacija in so zgolj okvirne vrednosti. Poraba je odvisna od vrste podlage in tehnike nanosa. Natančno porabe materiala lahko ugotovite s poskusnim nanosom.
Dokumentacija
Priprava in izvedba
Pritrdilo se lahko uporablja za pritrjevanje različnih vrst izolacije (stiropor, kamena volna, plus ultra, kremšnita …), na različne podlage (beton, opeka, porobeton, …).

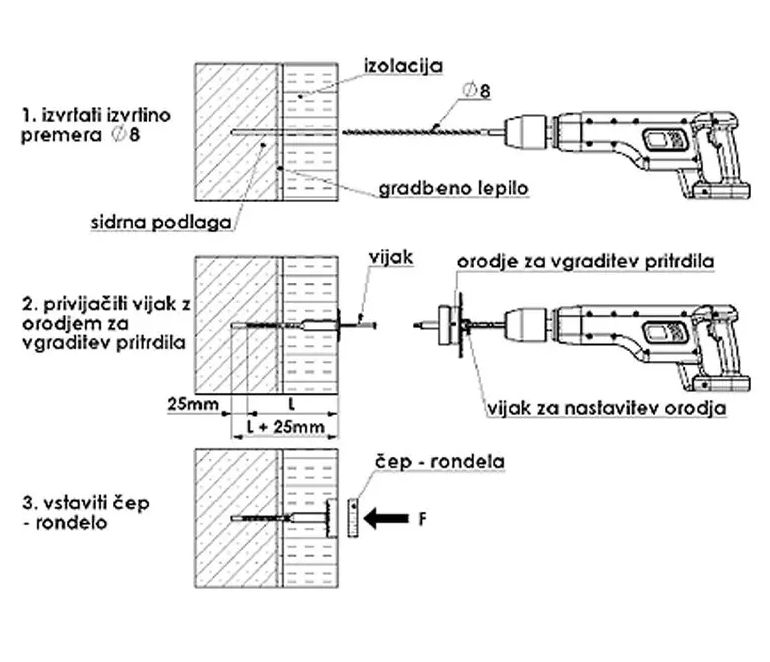

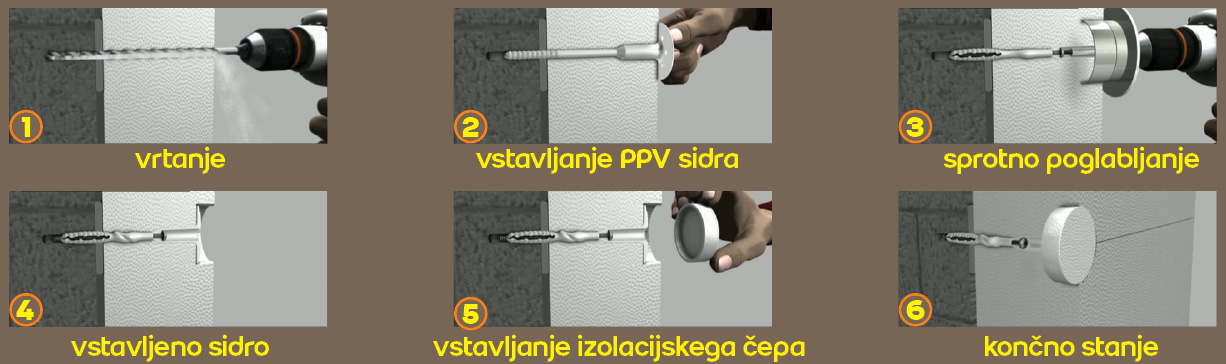

Postopek weber PPV sistema sidranja:
- Skozi izolacijo se v sidrno podlago izvrta izvrtino premera Ø8mm. Izvrtina mora biti vsaj 25mm globlja od dolžine pritrdila. To je potrebno zaradi same vgradnje pritrdila, da se prah, ki ostane v izvrtini potisne naprej ter da ostane prostor za vijak, ki pri vijačenju prodre skozi sidrni del vložka.
- V izvrtino se vstavi pritrdilo. Glava se nasloni na izolacijo.
- V plastični vložek se vstavi vijak in se ga privije z orodjem za vgraditev. Pri tem postopku se vijak vijači v plastični vložek, hkrati pa rezalna krona reže izolacijo okrog glave pritrdila in sočasno stiska izolacijo z vgrezanjem plastične glave sidra.
- Ko se omejilni disk na orodju za vgraditev nasloni na izolacijo, se preneha z vijačenjem. Če z vijačnjem nadaljujemo lahko pride do deformacije površine izolacije, ter tako posledično do neravnin na površini izolacije.
Efektivna sidrna globina je vedno 50 mm.
Po zaključenem vijačenju se v poglobljeni del vstavi čep - rondela za preprečitev toplotnega mostu in izravnavo površine.
